• 조립식 저수조
  • PRODUCT

  •   주요특징

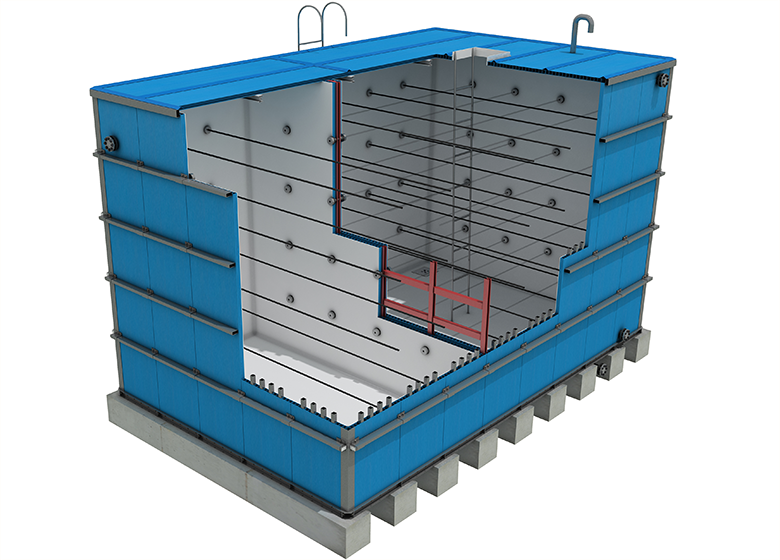

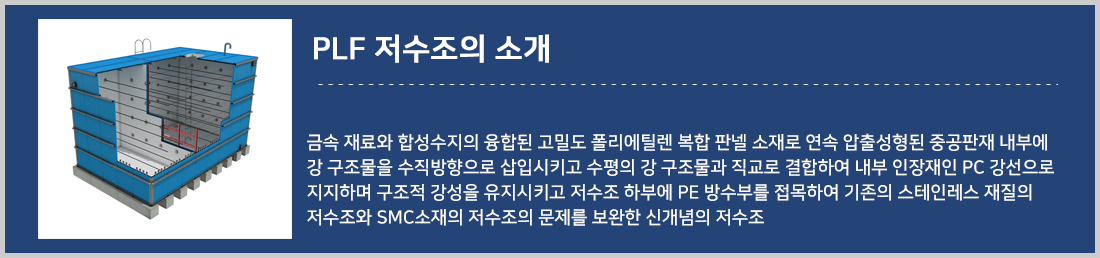

  • 금속 재료와 합성수지의 장점만 융합된 HDPE 복합 소재로 중공판재 내부에 강 구조물을 수직으로 삽입시키고 수평의 강 구조물과 직교로 결합하여 내부 인장재인 PC 강선으로 지지하며 하부에 PE 방수부를 접목시킨 형태의 저수조

  •   PLF 저수조의 특장점

  •   신제품 PLF 저수조는 소·중·대형 저수조 모두에 적합
      동일용량 대비 설치 공간 효율이 좋음(규격제한이 없고 벽 두께가 감소)
      설치 공정시 용접 등의 공정이 없어 이설 및 시공편의성 확보
      공기층 단열 PDF 복합판넬 사용으로 경제성 확보
      저수조에 최적화된 설계 및 시공으로 위생성과 안정성 모두 확보

  •   PLF/PDF 판넬 적용 저수조 비교

    • PLF 저수조

    기존 PDF 저수조

    측판

    HDPE 중공판넬 65t
    PDF 복합판넬 연결구조

    PDF 판넬 + H 빔 및 사각파이프 용접구조
    PDF 65T + PE 시트 라이닝 + 외부 케이싱

    바닥판

    아연도금 규격 판넬 + PE SHEET

    PDF 판넬 + 철 구조물 보강 + PE SHEET

    내부 칸막이

    PDF 판넬 + 철구조물 (구조석 특징상 2회 설치)

    PDF 판넬 + 철구조물 (구조적 특징상 2회 설치)

    내부보강

    PC강선 (PE 피복) 이음매 없음
    인장하중 (88.8KN)

    Ø22환봉 + PE COVER (약 4~5M 간격 연결 소켙 적용)
    인장하중 (40.8KN)

  •   저수조 특징

  • HDPE 중공 패널과 중공부 내부에 아연도 각관을 수직으로 삽입시킨 PDF 복합패널로 수조 상,측부를 구성하고 금속재 평패널을 하부패널로 적용하며, 내수면에 PE라이닝을 적용, 수조 동체면을 구성한다 외부에는 아연도금 각관과 내부의 HDPE 피복강연선이 결합되어 보강재를 구성하는 저수조로써 금속재료와 합성수지의 장점을 융합시켜 내식, 내구성과 경제성을 보장한 저수조

  • 분 류

    재 질

    상부 패널

    HDPE 중공 패널

    측부 패널

    HDPE 중공 패널 + 아연도 각관

    하부 패널

    SGLCC ST'L 평패널

    내부 방수부

    PE SHEET

    내부 보강재

    HDPE 피복 PC 강연선

    외부 보강재

    아연도 각관

    내부 볼트류

    STS 304 볼트류, 수도용 고무머리볼트류

    외부 볼트류

    다크로 도금 볼트류

    내, 외부 사다리

    STS 304 또는 내식성재질

  •   PLF 저수조의 구조적 특징

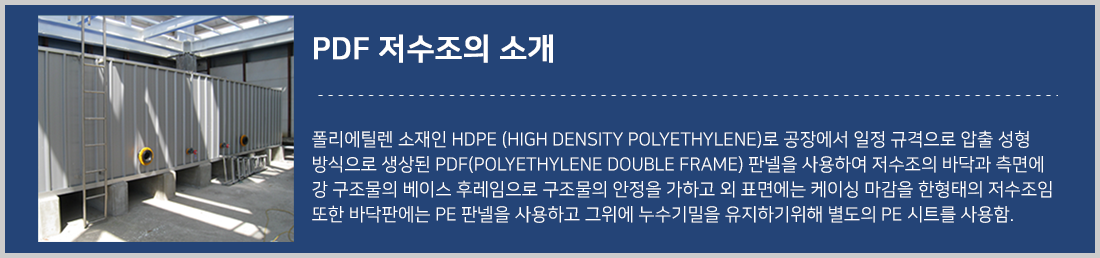

  •   PDF 저수조의 특장점

  •   주로 중·대형 저수조에 적용 - 강 구조물 설치
      물과 접촉부위에 금속재질을 사용하지 않아 위생성이 확보되며 유해물질의 발생의 우려가 없음
      PE 재질로써 내구성이우수하며 수명이 반 영구적임
      설치 공정시 용접 등의 공정이 없어 이설 및 시공편의성 확보
      특히 현장조립이 간편하고 시공기간이 짧아 매우 경제적

  •   PDF 저수조의 구조적 특징

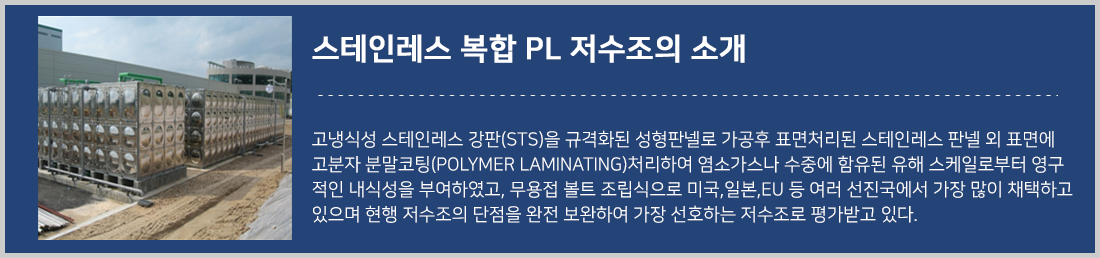

  •   스텐레스 판넬 탱크의 구조

  • 스테인레스 판넬 탱크의 구조는 몸체판 ( BODY PANEL PLATE )과 보온재와 케이싱 으로 나눌수 있다. 세부적으로 내부에는 몸체판 외에 각부분의 지지역할을 하는 STAY 및 BRACKET이 있으며, 하부에는 BASE FRAME ( CHANNEL )이 있으며 상부에는 MANHOLE과 각종 NOZZLE이 취부된다.

  •   저수조 TYPE

    1. 탱크의 규격이 다양하다

    2. 높은 강도를 유지한다

    3. 위생적이다

    4. 시공성 및 기밀성이 우수하다

    1. 탱크실 및 시공장소의 여건에 따라 1000 × 1000, 1000 × 500, 500 × 500 규격의 판넬을 상,하단 구분없이 조립하므로 공법이 다채롭고, 0.5 ～ 2000M3 의 용량범 위까지 다양한규격으로 설계,시공할 수 있다.

    2. 탄소강의 약 1.5배, FRP의 6배에 해다아는 강도의 STS304를 선택하여 동체는 물론 앵글과 브라켓등 내부의 보강재까지 동일 재일을 사용하며 볼트조립 마감처리하여 높은 강도를 유지한다.

    3. 내식성이 우수한 스테인레스 재질은 부식공해방지는 물론 자외선의 차단 및 수지 등 의 일반 탱크에서 나타나는 이끼류 발생, 박테리아등의미생물 서식방지가 되므로 위 생적이다.

    4. 시공장소 및 설치여건에 따라 사용 판넬의 규격을 결정하므로 좁은 공간에서도 설치 가 용이하고 탱크 내부 시공방법으로는 접합부분 PE SHEET 또는실링 테이프로 처리 하므로 완벽한 기밀성을 유지한다

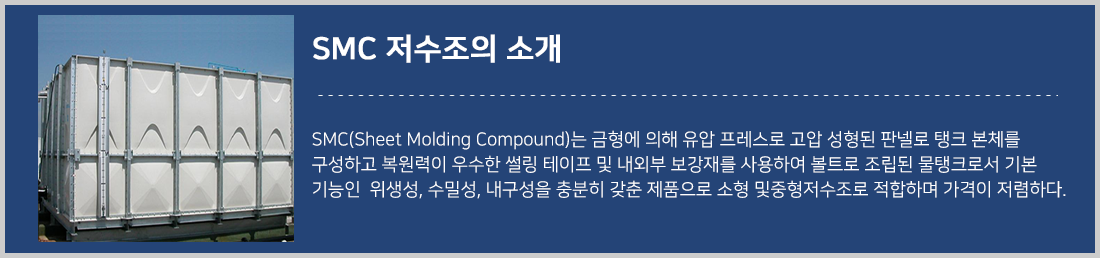

  •   SMC 저수조의 특장점

  •   부위 및 압력 분포에 따른 두께전용 판넬을 사용
      전용 판넬 사용으로 안정성 및 내구성이 우수
      다양한 규격의 물탱크 조립이 가능하며 필요시 단위판넬 교체 및 재조립이 용이함.
      볼트 조립식 기초 Frame 사용으로 용접으로 인한 도금부위의 부식이 없어 장시간 수명유지가 가능
      SMC(Sheet Molding Compound)를 사용하여 판넬 자체의 수축/변형을 최소화
      특수 보온재 채택으로 보온성이 우수함

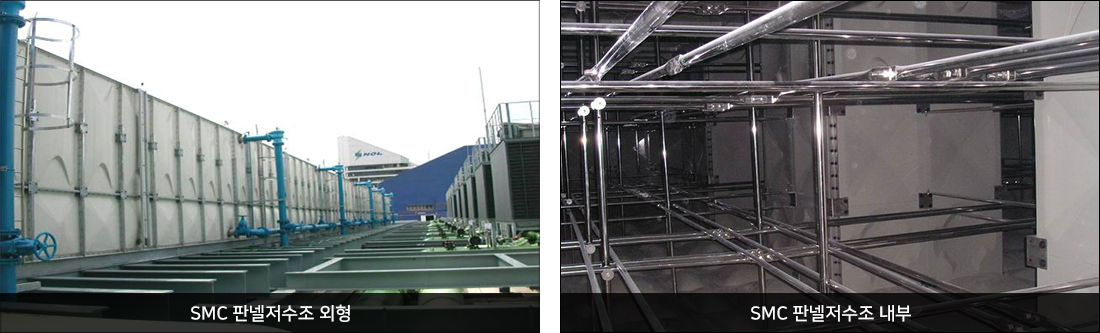

  •   SMC 저수조의 구조
